Il y a quelques semaines, je vous ai présenté comment j’avais domotisé un interrupteur va-et-vient chez moi, cette fois, nous allons voir comment domotiser des volets roulants électriques. Et pour cela, nous allons utiliser un module Z-Wave, toujours de chez Fibaro, à savoir le FGR-222 (récemment remplacé par le FGR-223) !
Etude du câblage existant
Avant de commencer, j’ai étudié le câblage de mes volets roulants. Il faut savoir que tous mes volets roulants sont en électrique filaire. C’est-à-dire que je n’utilise pas un protocole radio spécifique à Somfy (Somfy RTS par exemple) ce qui me permet de mettre le module de mon choix.
Ayant déjà du Z-Wave à la maison, c’est donc tout naturellement que je suis parti sur un module de ce protocole pour domotiser mes volets.
Toutes les manipulations de câblages sont évidemment à réaliser le courant coupé !
J’ai malheureusement oublié de prendre une photo du câblage, mais j’ai réalisé un schéma qui sera, je pense, bien plus explicite.
Le câblage d’un volet roulant et de son interrupteur est relativement simple. La phase arrive à l’interrupteur, et le neutre directement au moteur du volet. Ensuite, il y a un câble pour la montée et un autre pour la descente qui se trouvent entre l’interrupteur et le moteur.
Configuration du module Fibaro
Il est maintenant temps d’intégrer le module Fibaro FGR-222. Le câblage de ce dernier est le suivant.
Le module va donc se trouver entre l’interrupteur et le moteur de volet. Il est nécessaire de raccorder la phase et le neutre au module Fibaro afin qu’il soit correctement alimenté. Ensuite, il faut câbler la montée du volet sur la sortie Q1 et la descente sur la sortie Q2. Pour que l’interrupteur mural soit toujours fonctionnel, il suffit de raccorder le bouton de montée sur la borne S1 et le bouton de descente sur la borne S2.
Soyez vigilant à faire correspondre S1/Q1 et S2/Q2, en effet les bornes 1 sont reliées entre elles tout comme les bornes 2. Il est donc important de les affecter à la même fonction (S1 et Q1 pour la montée du volet, S2 et Q2 pour la descente par exemple).
Il est conseillé de fermer votre volet avant d’intégrer votre module Fibaro. Il y a une étape d’étalonnage nécessaire au bon fonctionnement, qui va faire monter votre volet, le faire redescendre, et enfin le faire remonter.
Lorsque vous êtes sûr de votre câblage, vous pouvez remettre le courant, à partir de ce moment, le module passe en mode inclusion, et il vous suffit de vous connecter sur votre box domotique (dans mon cas, Jeedom) pour l’intégrer.

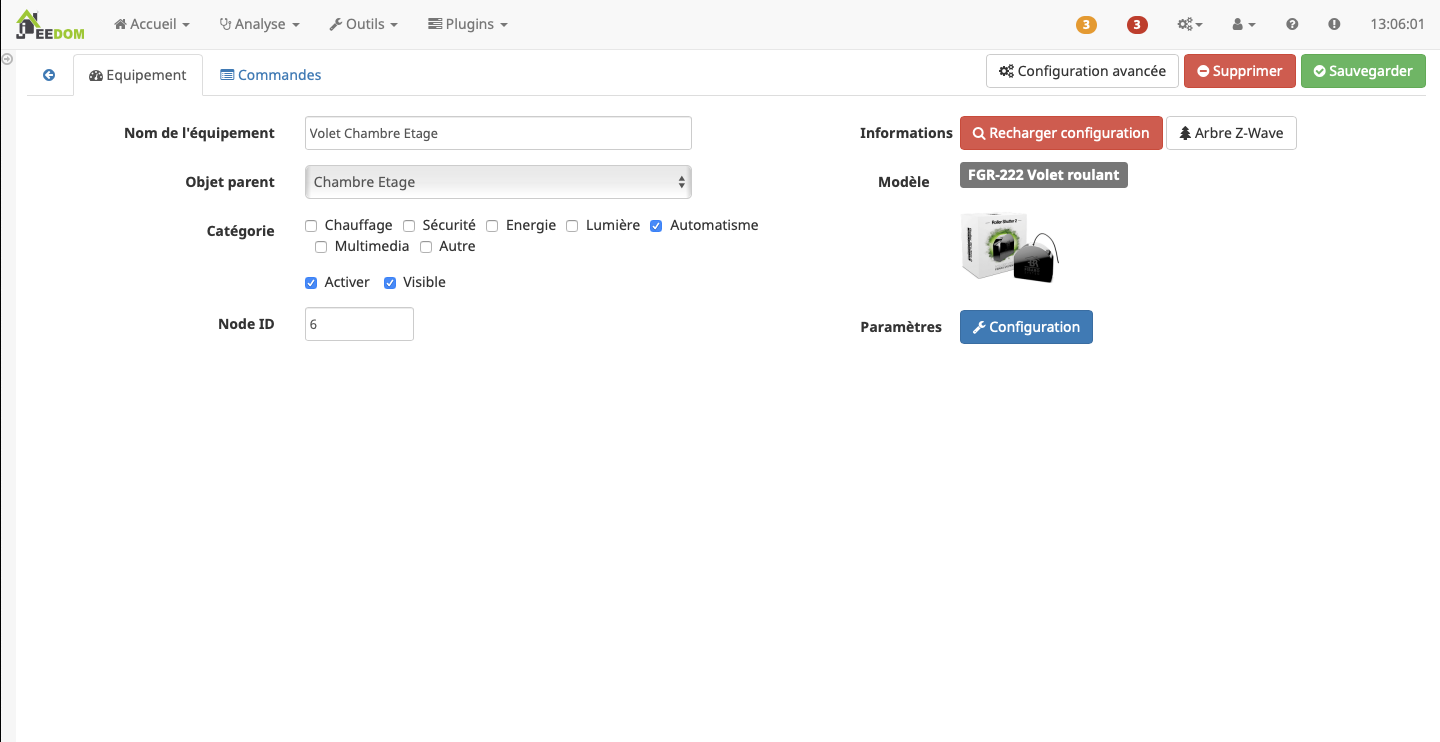

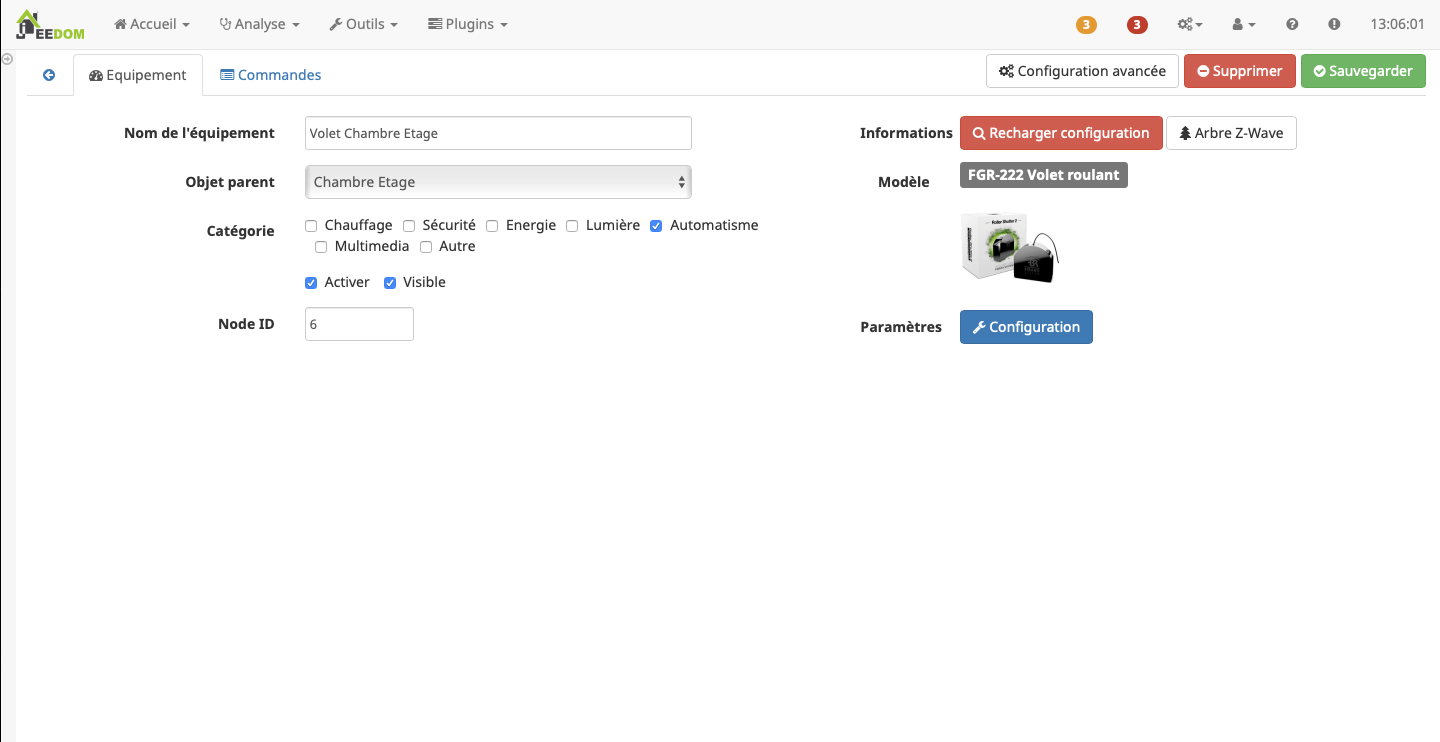

Une fois détecté par la box, il est nécessaire de le configurer. Pour cela, il faut cliquer sur Configuration, puis sur Paramètres.

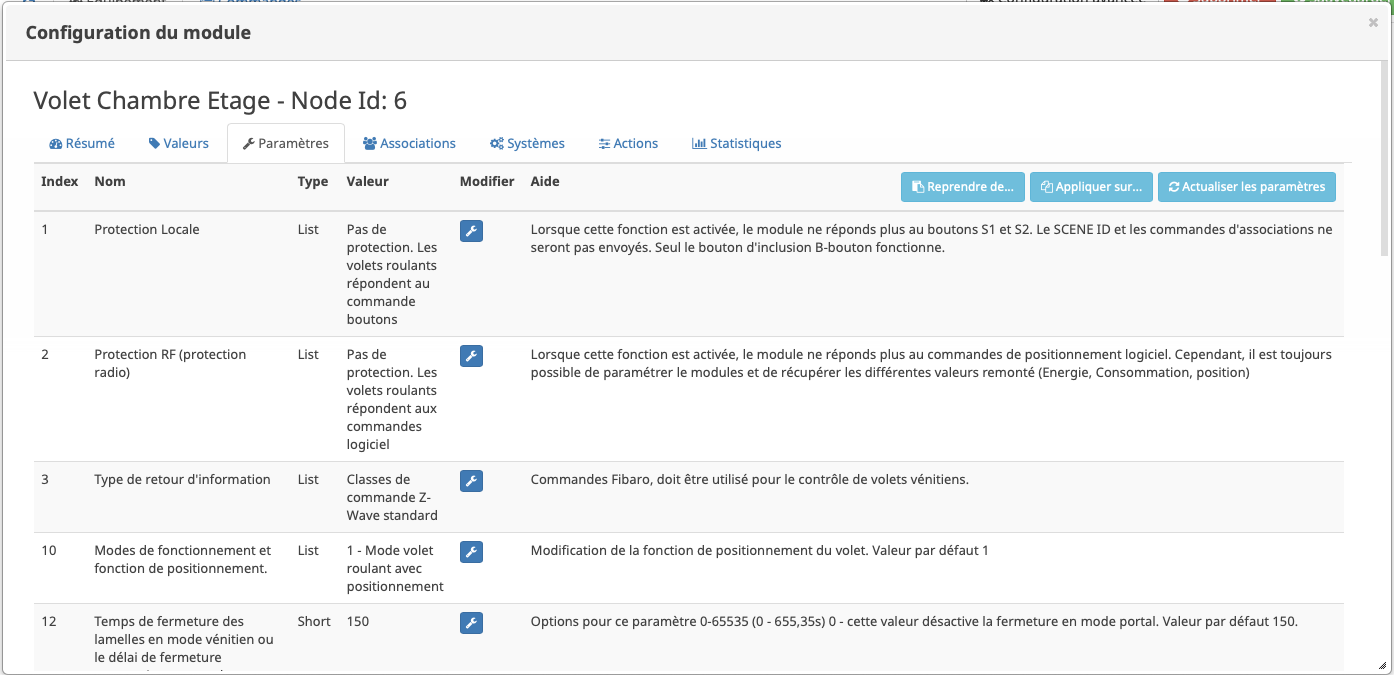

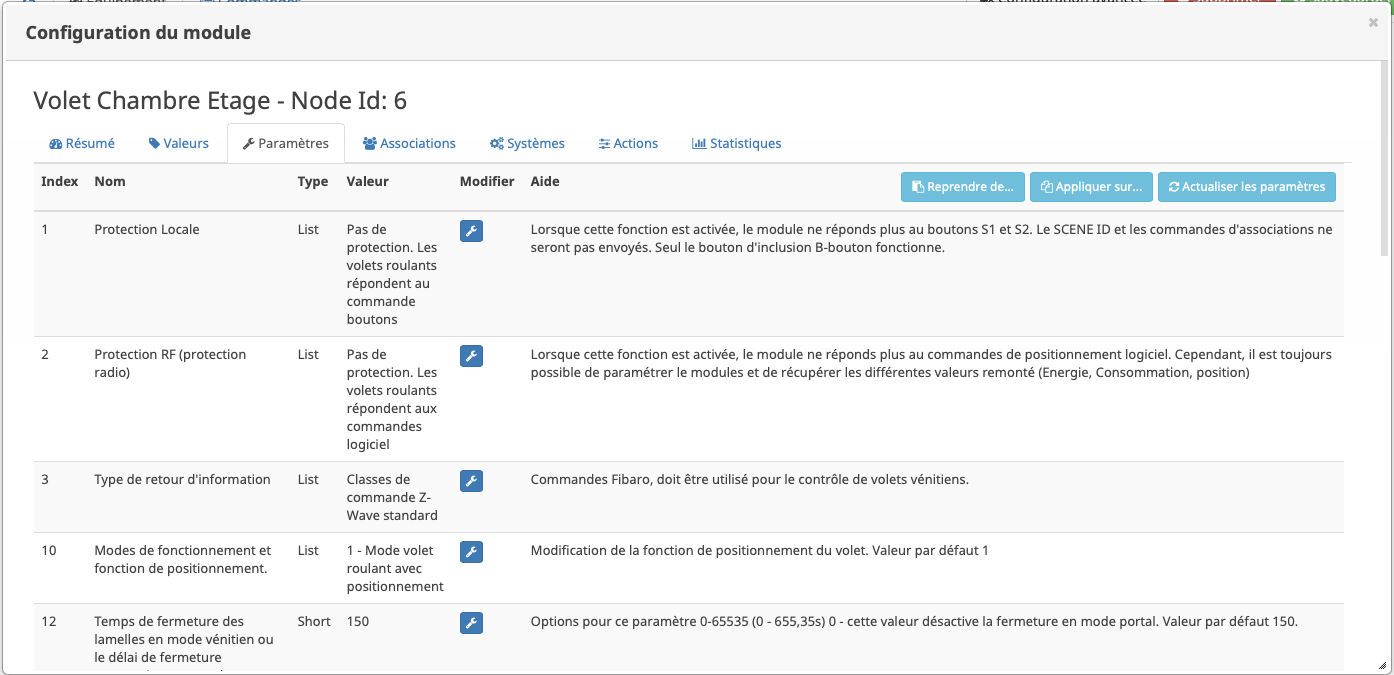

J’ai tout d’abord modifié le paramètre 10 avec la valeur 1 qui spécifie qu’il s’agit d’un volet roulant avec positionnement (ce qui vous permet de savoir la position exacte de votre volet)
Ensuite, j’ai modifié le paramètre 14, avec la valeur 1 qui correspond à un Commutateur montée/descente (bistable). Ce paramètre est dépendant de votre bouton mural, mais dans mon cas, c’est celui-ci qui est nécessaire.
Enfin, j’ai modifié le paramètre 29 avec la valeur 1, afin de forcer l’étalonnage du volet. Dès que la valeur est validée, le processus d’étalonnage démarre.
À partir de maintenant, vous retrouvez votre volet dans Jeedom, et vous pouvez ainsi l’ouvrir et le fermer via votre box domotique, tout en gardant l’utilisation du bouton mural !
Intégration dans le mur
Maintenant que le module est configuré, il ne reste plus qu’à remettre tout en place dans la cloison. Malheureusement, les interrupteurs muraux que j’ai pour mes volets prennent pas mal de place à l’intérieur des boîtes d’encastrement, sans compter les différents fils qui s’y trouvent également. Impossible d’y mettre le module Fibaro.
J’ai trouvé des boîtiers d’encastrement qui disposent d’une poche permettant d’y installer un module domotique, sans hésiter j’en ai donc commandé plusieurs. J’ai ainsi remplacé l’ancien boîtier d’encastrement par celui avec la poche afin de pouvoir installer confortablement le module Fibaro derrière l’interrupteur.
Je vous les conseille fortement, cela simplifie l’installation des modules domotiques, et pour 16€ les 5 pièces, je trouve que c’est un tarif tout à fait correct.
En ce qui concerne le module Fibaro, encore une fois on approche les 60€, ce qui n’est pas négligeable surtout si vous avez beaucoup de volets à domotiser, puisqu’il vous en faudra un par volet. C’est malheureusement le point négatif du Z-Wave, et de Fibaro, les prix pratiqués restent élevés.
Néanmoins la qualité est au rendez-vous, et pas mal de petites fonctionnalités sont sympas comme la consommation en temps réel, ou même la consommation totale du volet.
Je ne fais pas plus long, dans un prochain article, je vous montrerais comment j’ai fait pour que mon volet s’ouvre et se ferme en fonction du soleil 😉
J’espère que cet article vous a plu !
À bientôt sur cloriou.fr !
Lesperance
16 janvier 2020 — 7 h 52 min
Bonjour
Je dispose d’une centralisation filaire de mes 10 volets roulants et je souhaite domotiser uniquement celle-ci ( fermer et ouvrir tout en même temps avec mon téléphone). Est-ce possible et quoi acheter ?
Merci pour votre réponse
Cordialement
cloriou
21 janvier 2020 — 18 h 22 min
Bonjour,
Difficile à dire, je ne sais pas comment fonctionne votre centralisation filaire, ni sa marque, etc.
Le principe est peut-être le même mais je n’en suis pas certain.
Olivier
11 février 2020 — 21 h 14 min
Petite question. De mon côté, j’ai du Profalux radio (télécommande Noé) que je ne peux pas piloter à distance (tout le monde semble s’y casser les dents). Les fils de commande sont au nombre de deux, et tirés depuis de simples prises électriques. Si je glisse un module Fibaro ( ou équivalent) dans ma cloison, entre la prise et le moteur du volet roulant, est-ce que le tour est joué? Ou y-a-t-il des subtilités qui m’échappent?
cloriou
18 février 2020 — 19 h 20 min
Bonjour Olivier,
Je ne connais pas du tout Profalux radio et la télécommande Noé…
Mais si tu n’as que deux fils venant d’une prise, cela signifie que ta télécommande est juste alimenté, et que c’est l’électronique interne qui gère toute la communication avec tes volets … Dans ce cas, un fibaro ne changera rien malheureusement 🙁
Désolé pour la réponse tardive.
Bonne soirée.
nicolas pradié
15 mai 2020 — 17 h 44 min
Bonjour,
J’ai depuis quelques mois installé ces modules pour mes 7 VR.
Ils sont top avec mon installation eedomus et Google home.
J’ai cependant un souci : a chaque micro coupure de courant Enedis, le volet recupère l’info du bouton poussoir et si le volet était par exemple ouvert (avec moi dehors) et le bouton en position fermée, et bien le volet de ferme !
Au niveau sécurité c’est moyen. Est-il possible de modifier un paramètre pour éviter cet aléa ?
Merci
Kévin
4 février 2021 — 21 h 21 min
Bonjour,
Article très intéressant, je souhaite faire exactement la même chose.
Domotiser mes volets roulants électriques.
Je vais installer HomeAssistant sur Raspberry pour pouvoir ouvrir et fermer tous les volets roulants en même temps ou chacun indépendamment.
Toutefois, ma femme souhaite pouvoir continuer a utiliser les boutons au mur qui ont trois positions : Haut (Ouvert), Milieu (Stop), Bas (Fermer).
Sur votre article, vous indiquez que l’on peut continuer a utiliser les boutons au mur mais si on place l’interrupteur au milieu sur Stop, le module Fibaro sera-t-il toujours disponible afin de pouvoir utiliser HomeAssistant ?
Idem, si on laisse l’interrupteur en position Haut ou Bas, est-il toujours possible d’utiliser HomeAssistant ?
cloriou
4 février 2021 — 22 h 03 min
Bonjour,
Je n’ai jamais utilisé Home Assistant pour l’instant, mais avec Jeedom, je n’avais aucun soucis pour utiliser encore les boutons au mur. Aucun soucis de fonctionnement si on laisse le bouton sur l’une des positions.
Le module fibaro réagit lors d’un changement d’état pour les boutons, mais n’est pas « bloqué » dans un état à cause d’un bouton physique ;).
Kévin
4 février 2021 — 22 h 10 min
Merci.
Jeedom ouHomeAssistant, ça doit avoir le même comportement je pense.
C’est la seule crainte que j’ai, perdre la « liaison domotique » si on utilise l’interrupteur.
A ce que je comprends de votre réponse, mettons que Jeedom/HomeAssistant connaissent la position Ouverte du volet.
On ferme le volet depuis le bouton. Le module Fibaro envoie l’information a Jeedom/HomeAssistant pour lui indiquer que l’état est maintenant a fermer ?
cloriou
5 février 2021 — 22 h 40 min
C’est exactement ça en effet.
Etant donné que le fibaro est entre le bouton et le moteur, lorsque vous appuyé sur le bouton, c’est finalement le Fibaro, qui via l’impulsion électrique reçu, déclenche le moteur.
